製品仕様

１．ベルエーラ用パネル

（表面研磨）
製品番号	断面形状	働き幅	重量 (kg/m2)	断面性能	長さ (mm)	寸法精度 (mm)
		目地幅 (mm)		I(cm4)
				Z(cm3)

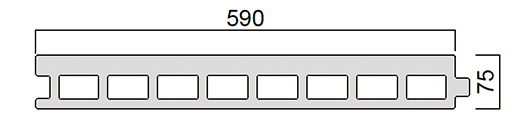

MNA1-7560	偏厚押出成形セメント板	600	91.1	1790.1	5000 以下	厚さ ±1.5 幅 0-2 長さ 0-2 直線性 2以下
		10		431.0 534.8

２．ベルエーラ用パネル（コーナー）

（表面研磨）
製品番号	断面形状	働き幅	重量 (kg/m2)	断面性能	長さ (mm)	寸法精度 (mm)
		目地幅 (mm)		I(cm4)
				Z(cm3)

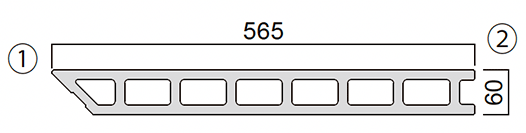

MNAY45-6056		-	34.1	852.3	5000 以下	厚さ ±1.5 幅 ±2 長さ 0-2 直線性 ℓ/1000以下
		�@15 �A10		273.5 295.6

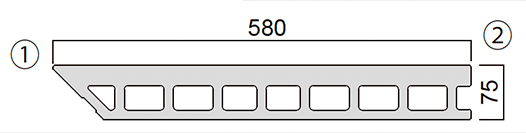

MNAY45-7558	偏厚押出成形セメント板	-	51.5	1648.4
		�@15 �A10		387.5 507.7

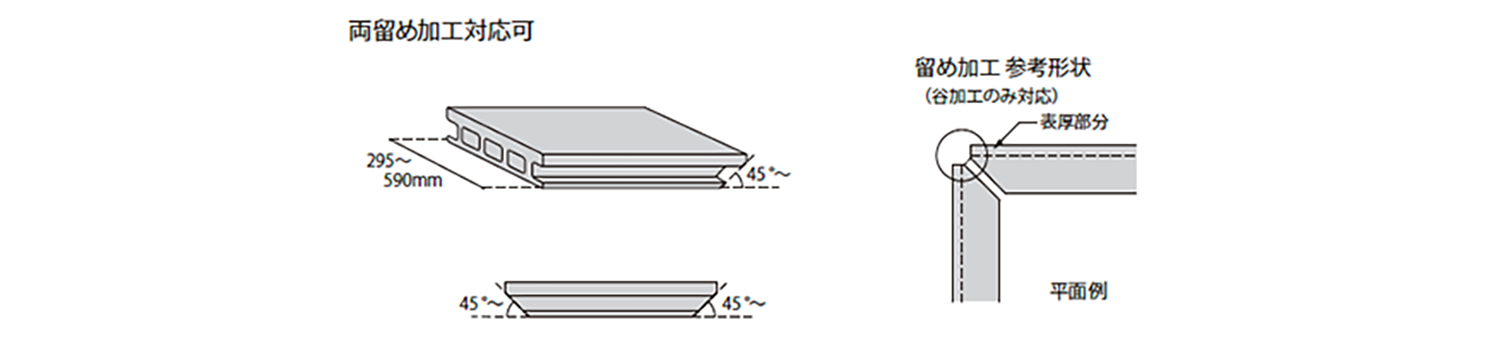

横張り用・留め加工コーナー（谷加工のみ）

設計上の留意点

• 目地工法は、ベルエーラ用パネルのみご使用ください。
• 段差工法は、ベルエーラ用パネル、厚さ60mmフラットパネル、デザインパネルのみご使用ください。
• ベルエーラ用パネルの側面 (長辺 短辺) は、表面とは違った面調となりますので予めご了承ください。
• パネル最大製造長さは許容支持スパンではありませんので、安全のため必ず設計荷重に基づく許容長さを設 定願います。
• 製品形状は、予告無く変更する事があります。
• 細切断した場合の小口は、表面とは違った面調となりますので予めご了承ください。
• 外壁でご使用の際は、表面塗装を行ってください。
