製品情報

「メース」タイルパネル

モルタル張り同様、工場で万全の品質管理のもと陶磁器質タイルを弾性有機接着剤にて複合させた外壁材です。

【特長】
  • 不燃材料認定など、さまざまな認定を取得しています。
  • タイルを工場で弾性接着剤にて先張りしていますので品質管理は万全です。
  • モルタル張りと同様に有効な接着強度を有しています。
  • 取付完了と同時に美しいタイル面が仕上がりますので、工期の短縮に有効です。
  • 最大300mm角までの大型タイルにも対応が可能ですので、従来と比べバリエーションが豊富になりました。
  • ベースパネル（フラット品）は、最大長さ5,000mm、最大幅1,200mmまで製造できます。
  • メース素材の強度、中空構造による軽量化および専用取付金物（LZ工法）により優れた耐震性を発揮します。

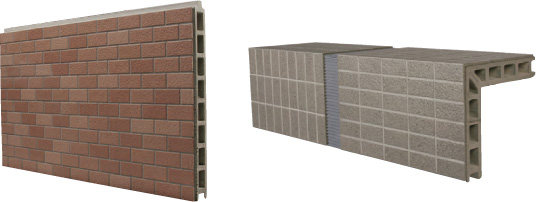

タイルパネル（ＭＴＰ−Ｓ）
【性能】
  • 製品規格
    • 項目 出荷基準
    長さ 指示寸法の±1.0mm
    幅 指示寸法の±1.0mm
    厚み 外装タイル：指示寸法の±1.5mm
    モザイクタイル：指示寸法の+1.0mm、-2.0mm
    長さ方向の反り L / 1000以下
  • 接着強さ
    • 試験方法 接着強さ（N/mm2） 官民判定基準（N/mm2）
    標準 1.30 0.6以上
    アルカリ温水 1.39 0.4以上
    熱劣化（14日） 2.23 0.4以上
    凍結解凍（2000サイクル） 1.73 0.4以上
    SWM（1000hr） 1.68 0.4以上
    ※接着強さは、接着剤メーカーの試験データーであり保証値ではありません。
  • 耐火認定
    • 区分 認定番号 工法 パネル幅
    外壁1時間
    （非耐力壁）    		 FP060NE-9037
    FP060NE-9038    		 縦張り
    横張り    		 パネル幅
    900mmまで
    FP060NE-9041
    FP060NE-9049    		 縦張り
    横張り    		 ワイドパネル
    幅1,200mmまで
  • 設計上の注意事項
    • タイル表面に著しい凹凸があるタイルは製造または輸送が困難な場合がありますのでお問い合わせ下さい。
    • タイルの種類・条件により、製品幅、厚み、重量、長さおよび支持スパンが異なります。
    • パネルは現場で切断しない割付としてください。
    • 使用タイルは（株）INAX社の製品を標準としています。
  • 保証

    • 剥落に対し10年保証としておりますが、詳しくは弊社担当までお問い合わせ下さい。

メースタイルパネル MTP-S（有機接着剤張り）

  • モルタル張り同様、万全の品質管理のもと工場先張りされています。
  • 安定した同等の接着強度と耐剥離性能を有しています。
  • 大判タイルでの対応が可能であり、意匠のバリエーションが拡がります。

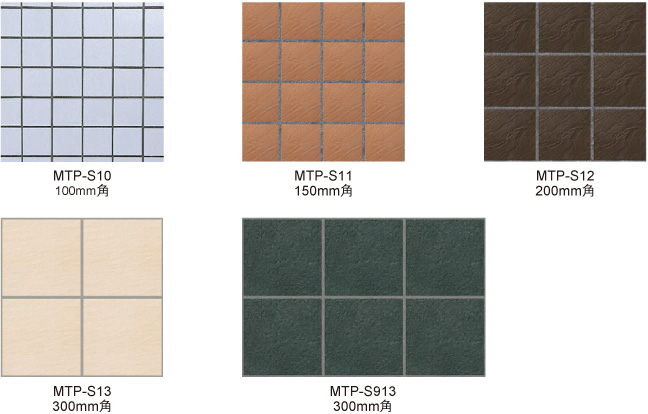

タイル割り付け例

シリーズ紹介

二丁モザイクタイルを張り付けた例

シリーズ紹介

※パネルの対応長さについては、詳しくは担当者にお問い合わせください。
