「メース」メース遮音壁

自動車、鉄道、工場等からの発生する音の減衰を図り、隣接する地域の生活環境を保全する目的のパネルです。

1.はじめに

「音」は、私達の生活の中で欠くことのできないものです。言葉をはじめ、音楽やいろいろな音による意志及び情報の伝達など、いろいろな面で役にたっています。
それでは、なぜそのような音が公害としてクローズアップされてきたのでしょう。それは、生活が高度化し複雑化してきたことから、「好ましくない音」が生じ、それが雑音となって表れたためです。ある音に対して人によって「好ましい音」「好ましくない音」の個人差があり、聞く人の主観的判断によって決まるというところに、遮音問題の難しさがあります。
そこで当社は、騒音対策の一環として、自動車、鉄道、工場等から発生する音の減衰を図り、隣接する地域の生活環境を保全する目的で設置する「メースNA遮音壁」を開発しました。

2.特長

  • 軽量性:セメント製品ですが、中空構造により軽量化を計っております。
  • 耐久性:主原料が無機質のため、長期にわたり安定した耐久性があります。
  • 施工性:支持スパンに合わせた寸法で納入し、柱(H型鋼)に取付けるだけで、施工が簡単です。

3.規格・寸法

フラットパネル
フラット断面形状と断面性能
製品番号 断面形状 働き幅
(mm)
重量
(Kg/m2)
断面性能 長さ
(mm)
寸法
精度
(mm)
I(cm4)
Z(cm3)
MNK-5050S7 MNK-5050S7 500 51.6 439.9 4000
以下
厚さ
±1.5

0
-2
長さ
0
-2
直線性
2以下
175.3
176.6
MNK-5060S9 MNK-5060S9 600 52.0 526.7
209.7
211.7
MNK-6050S8 MNK-6050S8 500 59.1 739.5
246.5
MNK-6060A9 MNK-6060A9 590

600
(目地10)
58.2 868.1
288.2
290.5
※断面図の黒点は、2.6φの亜鉛メッキ鉄線を表す。
※製品断面形状は、予告なく変更する場合があります。
設計風圧力
パネルの支柱間隔に対する設計風圧力
支柱間隔
(mm)
風圧力の目安(N/m2
MNK-5060S9 MNK-6060A9
2000 6,150 8,450
2500 3,940 5,410
3000 2,730 3,760
3500 2,010 2,760
4000 1,540 2,110

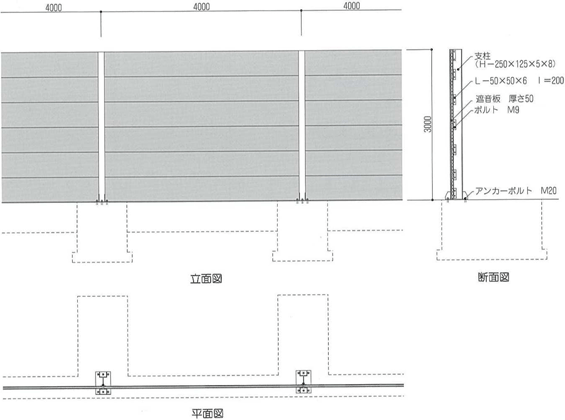

4.遮音壁参考ディテ−ル

平面図 断面図

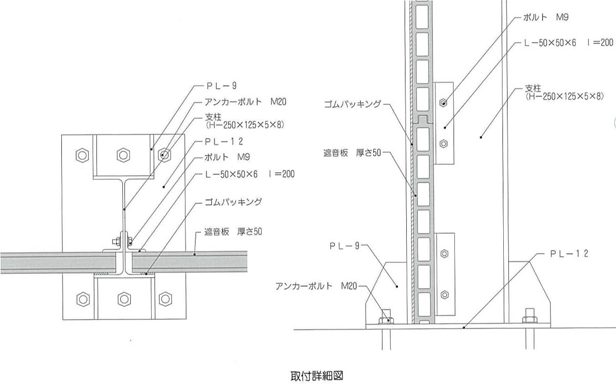

取付詳細図
