「メース」ルーバーメース

素材感を活かした意匠性と、表裏のない平滑性、適度な厚み、高い経済性などのメリットを兼ね備えたルーバーパネルです。

光の量をコントロールしながら遮熱効果を高め省エネにも寄与するルーバーは、建築物の機能とデザインを両立させる要素として注目されています。
ルーバーメースは、素材感を活かした意匠性と、表裏のない平滑性、適度な厚み、高い経済性などさまざまなメリットを備えた、アイカテック建材の自信作です。

【特長】
  • メースならではの重圧感と軽快感を併せ持った、スマートな仕上がりを実現できます。
  • RC造と違和感がなく、全体に調和のとれた美しい仕上がりとなります。
  • 長さは最大4.8mまで対応可能、厚みは2種類からお選びいただけます。
  • 優れた機能を持ちながら高いコストパフォーマンスを実現しています。
【基本仕様】

■厚さ 60mm, 62mm, 75mm, 77mm  ■最大長さ 4,800mm  ■幅 450〜600mm

【設計条件】
◇設計曲げ応力度
◇短期設計曲げ応力度 一般部   8.8N/mm2
切欠き部  5.3N/mm2
【支持方法】
◇自重(パネル重量) 全幅を支持する
◇水平荷重(風圧力、地震力) 両端支持
【現場パネル加工】
◇切欠き
 加工限度は図の通りとするが、強度検討を行う。
※過度な切り込みによるパネルの破損を防ぐ為、ドリルによるR加工を行う。
 最小幅300mmかつ中空部が大きく残らないこと(20mm程度まで)とする。
 また、加工しづらい箇所(リブ部)もあり中空形状により決定する。
◇作業
 加工に当っては特化則等関係法令を守り、切断等の作業を行う。
加工可能範囲
(表面研磨)
製品番号 断面形状 重量
(kg/m)
断面性能 長さ
(mm)
寸法精度
(mm)
I(cm4)
Z(cm3)
MNLK-6045S5K MNLK-6045S5K 450 29.9 705.7 4800
以下
厚さ
±2


±2
235.4
235.0
MNLK-6050S6K MNLK-6050S6K 500 33.2 784.2
261.4
261.4
MNLK-6060S7K MNLK-6060S7K 600 39.4 938.7
312.7
313.1
MNLK-7545S5K MNLK-7545S5K 450 34.4 1304.0
348.0
347.4
MNLK-7550S6K MNLK-7550S6K 500 38.7 1453.9
387.7
387.7
MNLK-7560S7K MNLK-7560S7K 600 47.3 1735.3
474.8
475.4

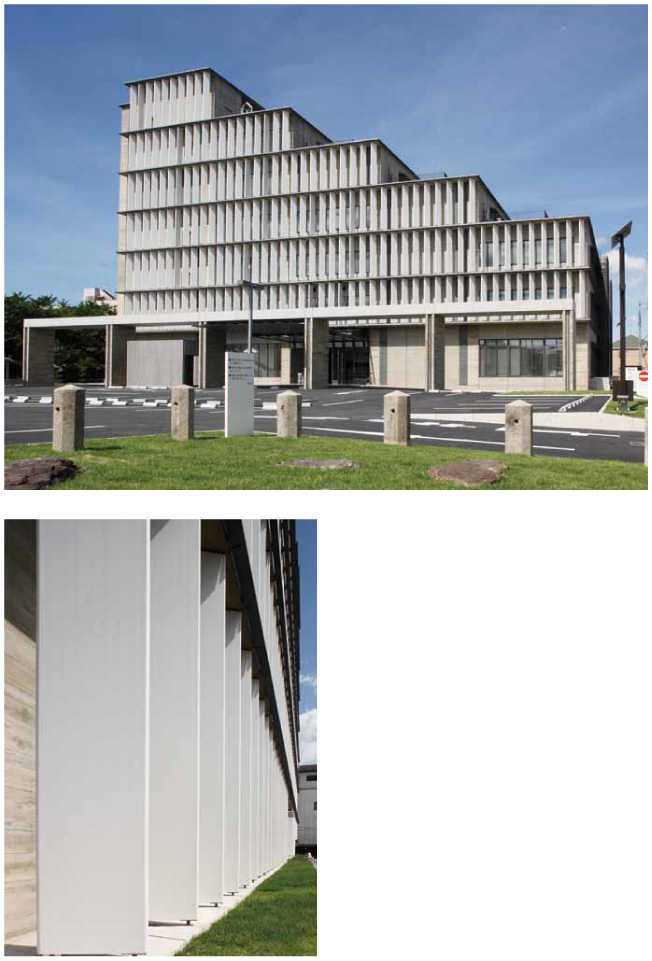

木津川市庁舎(京都府)

設  計——㈱日建設計
施  工——三井住友建設㈱
使用部位——ルーバー
製  品——MNF-7557
仕上げ ——現場塗装

木津川市庁舎

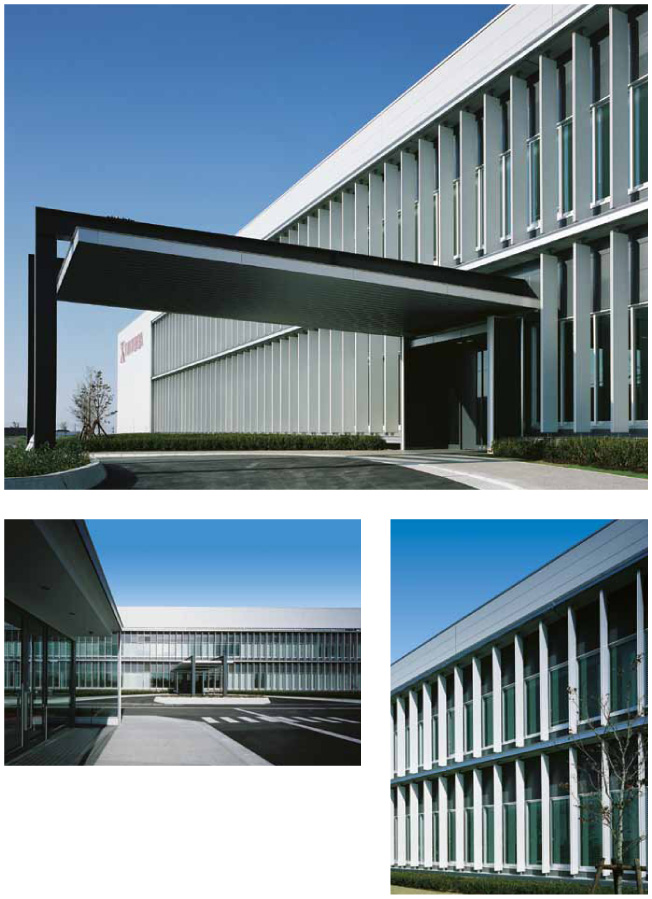

富士ゼロックス イメージングマテリアルズ株式会社 総合工場棟(富山県)

設  計——㈱竹中工務店
施  工——㈱竹中工務店・㈱奥村組・鉄建建設㈱ 共同企業体
使用部位——ルーバー
製  品——MNF-6045A
仕上げ ——現場塗装

富士ゼロックス イメージングマテリアルズ株式会社 総合工場棟
