「メース」フラットパネル(間仕切り)

オフィスビルなどの様々な耐火間仕切壁(非耐力壁)としてご利用になれます。壁厚が薄いので空間利用に最適です。

【間仕切壁】

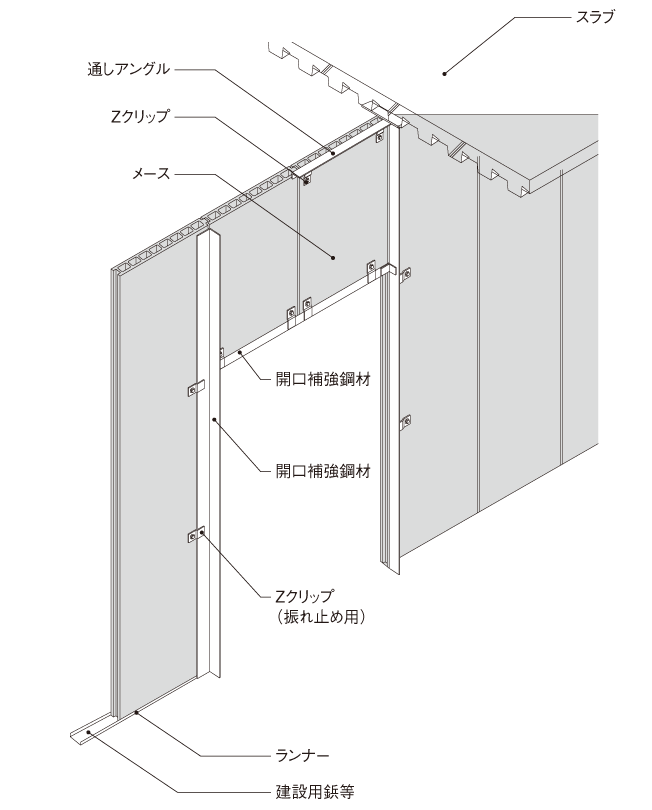

(1)縦張り工法 <公共建築工事標準仕様書 押出成形セメント板 間仕切壁パネル取付け工法 C種>
  • パネルは、非耐力壁に適用します。
  • パネルの取付けは、「Zクリップ」を標準工法とします。
  • パネル上端は、躯体に固定された上部通しアングル(定規用)にZクリップを用いて取付けます。
  • 床面は、主に通しアングル(定規用)にランナーを用いる方法、またはZクリップを用いる方法等で取付けます。
  • 開口補強鋼材は、設計荷重(地震力)によりメンバーを選定し、その荷重は躯体で負担して下さい。
  • 上向き、横向きのZクリップは、回転防止のための溶接(15mm程度)をお願いします。
    (振れ止め用は除く)
〔注意事項〕
  • 必要に応じて開口補強鋼材に振れ止め用のZクリップを取付けて下さい。
  • 鉄骨はりまたは柱等に下地を取付けパネルを施工する場合、耐火被覆の必要厚さを確保できる納りとして下さい。

※ 図中の耐火被覆は省略してあります。
